Olepovačka hran HEBROCK F 2

NovinkaDoporučujeme

Olepovačky Hebrock F-SERIE next se skládá ze tří odlišných produktů, F 2, F 4 a F 5. Olepovačky HEBROCK F-SERIE next přináší díky inovacím jako je nový 15" displej, přepracované uživatelské prostředí, rychlejší posuv dílců, výrazně rychlejší a ještě kvalitnější opracování dílců, které výsledek vaší práce posune ještě blíž k dokonalému výsledku. Všechny typy jsou ideální pro splnění všech vašich požadavků na olepování hran nábytkových dílců. Olepovačky řady F mají různé standardní specifikace a volitelné doplňky, ze kterých si můžete vybrat. Základní cena od 25.450 €

Mám zájem
Olepovačka hran HEBROCK F 2 Mám zájem

Popis produktu

Maximální výkon na malém prostoru



Kompaktní výkonný stroj

Jsou požadavky vašich zákazníků velmi vysoké? Buďte klidní. S olepovačkou hran F 2 dodáte svým zákazníkům dokonale opracované hrany. Prémiová kvalita je opravdu přesvědčivá: F 2 je dokonalým základním modelem našich výkonných olepovaček F SERIE next. Zaujme inovativními vlastnostmi výbavy a kompaktními rozměry. Připravte si ve své dílně místo pro model F 2 od společnosti HEBROCK!



  F2 next

    Klíčové vlastnosti

olep
Technické vlastnosti
  • Rychlost posuvu 10 m/min.
  • Vyšší konstrukce stroje
  • Snadnější použití
  • Integrované zařízení na výměnu lepidla
  • Volitelná plošná cidlina
výhody
Výhody
  • Kompaktní konstrukce stroje
  • Doba ohřevu 3,5 min. výměnné vaničky na lepidlo
  • 3D grafické ikony
  • Uživatelsky intuitivní ovládání
  • Předfréz s vyměnitelnými DIA nástroji
displej
Software/Ovládání
  • 15" LED dotyková obrazovka
  • Přehledná obrazovka s integrovanou 3D funkcí
  • Otočné a naklápěcí ovládání
  • Rozhraní USB
  • Počítadlo provozních hodin
  • Prachotěsný



gallery_hebrock-f2

Vyrobeno pro nejvyšší nároky

Hlavní vlastnosti F 2

Předfréz (Whispercut)









Předfréz Whispercut s vyměnitelnými diamantovými noži zajišťuje maximální životnost (ruční nastavení výšky) a výsledky frézování bez otřepů díky otáčení fréz směrem ke středu desky. Dvě frézovací hlavy zaručují výsledky frézování bez otřepů, a to i u náročných materiálů a povrchů.

Pouhou výměnou diamantových nožů se výrazně snižují náklady na ostření a prostoje a na rozdíl od klasických nástrojů není třeba upravovat základní nastavení stroje. Lehká hliníková konstrukce je šetrná k motorům a zvyšuje plynulost.

Hloubka frézování je ručně plynule nastavitelná až do 2,0 mm, takže již při formátování dílců můžete pracovat na konečných rozměrech.

Výměnná vanička na lepidlo

  • Připraveno k použití za pouhé 3,5 minuty
  • Standardní výměnná vanička na lepidlo s funkcí vypouštění pro rychlou změnu barvy nebo technologie (EVA/PUR)
  • Výměna vaničky s lepidlem bez použití nářadí
  • Zjednodušené čištění vaničky s lepidlem během několika minut díky teflonovému povrchu

Přítlačná zóna

přítlačná zona

Tyto 3 přítlačné válečky vyvíjejí optimální tlak na lepenou hranu díky pružnému uložení. Díky povrchové úpravě se snadno čistí od zbytků lepidla nebo nečistot.

Kapovací pila

Stabilní konstrukce jednomotorové kapovací pily s lineárním vedením umožňuje přesné řezání nanášené hrany na dílec vpředu i vzadu. Nastavení se provádí jednoduše z přední části stroje pomocí ovládacího prvku na displeji.

Tvarová fréza(Radiusová fréza)

tvarova freza

Tato kombinovaná frézovací jednotka nabízí možnost volby mezi metodami obrábění: frézování rádiusu / 10° a frézování v rovině (kombinované provedení). Změna nastavení tvarové frézy se pohodlně provádí pomocí obrazovky na přední straně stroje. V případě volitelného 3-bodového pneumatického nastavení jste ještě flexibilnější při zpracování nejrůznějších požadavků. Změna nastavení je okamžitá a zkracuje dobu seřizování na minimum.

Plošná cidlina

Pružné uložení kopírovacího kotouče plošné cidliny přináší nejvyšší možnou kvalitu zpracování i u těch nejobtížnějších materiálů. Díky široké kontaktní ploše je materiál kopírován přesně a především šetrně, což umožňuje konzistentní kvalitu a odstraňuje zbytky lepidla a výčnělky hran.

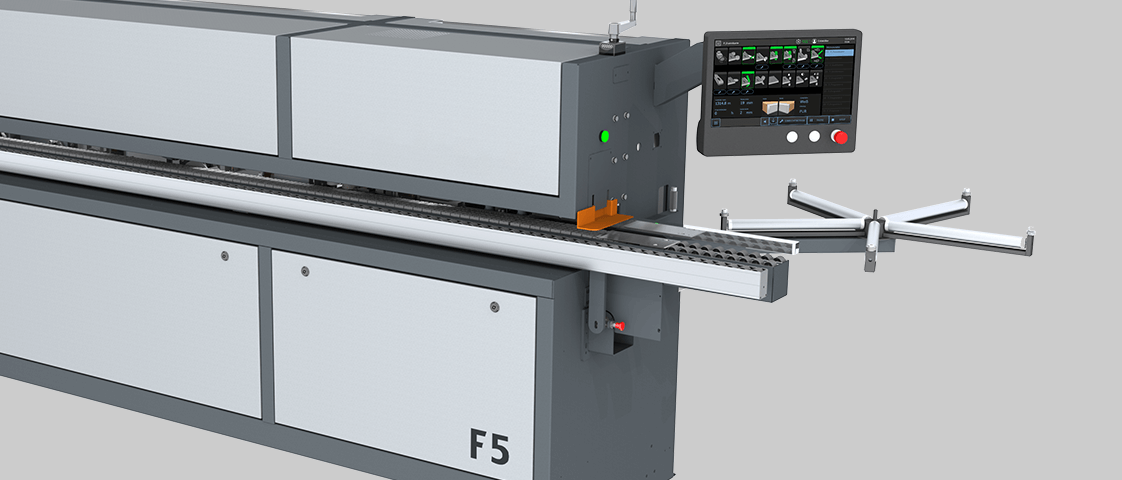

f5_mood-1

Důležité jsou detaily

Další vlastnosti

Ostřikovací zařízení pro separační prostředek

separační ostřik

Nanesením separačního prostředku na horní a spodní část dílce se zabrání ulpívání přebytečného lepidla na obrobku. Před ohraňováním systém nastříká separační prostředek v tenké vrstvě na horní a spodní část hran dílce. Tím se zabrání přilnutí přebytečného lepidla k obrobku. Tato možnost se doporučuje zejména při práci s PUR lepidlem.

Ostřikovací zařízení ochranného postřiku hrany

Pneumatické 3-bodové nastavení

3 bod nas

Rozšířením nastavení frézování pomocí 3-bodového pneumatického nastavení lze stisknutím tlačítka příslušného programu na displeji zvolit frézování rádiusu, zkosení a frézování do roviny (verze s kombinovaným nožem). To znamená, že ochranný kryt může zůstat zavřený a tím ušetřit čas.

Plošná cidlina

Pružné uložení kopírovacího kotouče plošné cidliny přináší nejvyšší možnou kvalitu zpracování i u těch nejobtížnějších materiálů. Díky široké kontaktní ploše je materiál kopírován přesně a především šetrně, což umožňuje konzistentní kvalitu a odstraňuje zbytky lepidla a výčnělky hran.

LED osvětlení pracovního prostoru

Osvětlení vnitřního prostoru stroje pro přehledné
nastavení, seřízení a údržbu vašeho stroje.

Pojezdová kolečka

Konstrukce stroje je natolik odolná proti deformacím a umožňuje přesnou práci i s nasazenými přídavnými kolečky. Pomocí koleček snadno přesunete stroj v rámci dílny a nenarušíte jeho nastavení. Ať už se jedná o hromadnou výrobu malých nebo velkých dílců, tak při každé práci zaručujeme konzistentní opracování nanesených hran. Promyšlený systém odsávání, který vyžaduje pouze jeden centrální bod připojení k odsávacímu systému, umožňuje mobilně přesouvat olepovačky hran HEBROCK.

Každé kolečko je možné velmi účinně zabrzdit a pokračovat nerušeně v olepování.

NESTING pro tvarovou  frézu

nesting

Umožňuje opracovávat dílce s již vyfrézovanými drážkami a vyvrtanými otvory. Přepínání se provádí jednoduše pomocí ovládacího displeje na přední straně stroje. Obrobek se snímá na spodní straně desky.



ovladaci panel

Intuitivní ovládání

LED dotyková obrazovka

Ovládání pomocí 15" dotykového displeje umožňuje intuitivní nastavení z přední části stroje a všechny důležité informace máte ihned na očích. Díky 40 programovým slotům můžete individuálně ukládat, měnit a vyvolávat příslušná nastavení. Funkce 3D vám poskytne vizuální znázornění konečného výsledku opracování dílců. Můžete přehledně zaznamenávat nejdůležitější parametry, jako je počet dílců,  množství nalepené hrany a doba trvání, a přiřadit je ke svým zakázkám. O aktuálním stavu vašeho stroje budete kdykoli informováni prostřednictvím prostých textových zpráv, což vám také usnadní údržbu.





eco-mode_logo-3

ECO režim

Tento energeticky úsporný režim je automatický pohotovostní režim, který vyřadí všechny jednotky z provozu. ECO režim se automaticky spustí pokud není dílec zaváděn do stroje po delší dobu (15 minut). V případě spuštění  ECo režimu se stroj automaticky vypne, včetně ohřevu systému nádrže na lepidlo. Stroj nespotřebovává téměř žádnou energii.

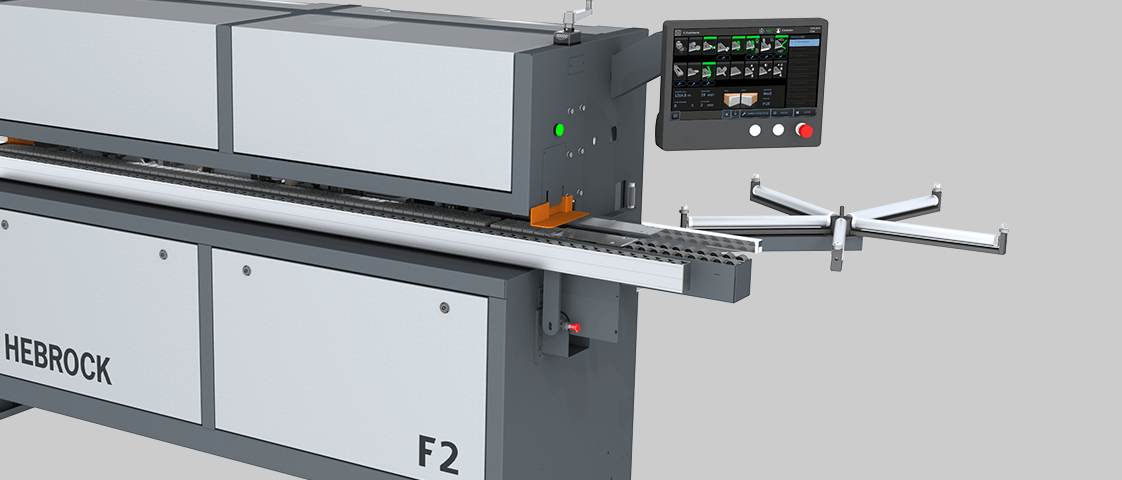

f2_mood

chrome-capture-2023-11-29

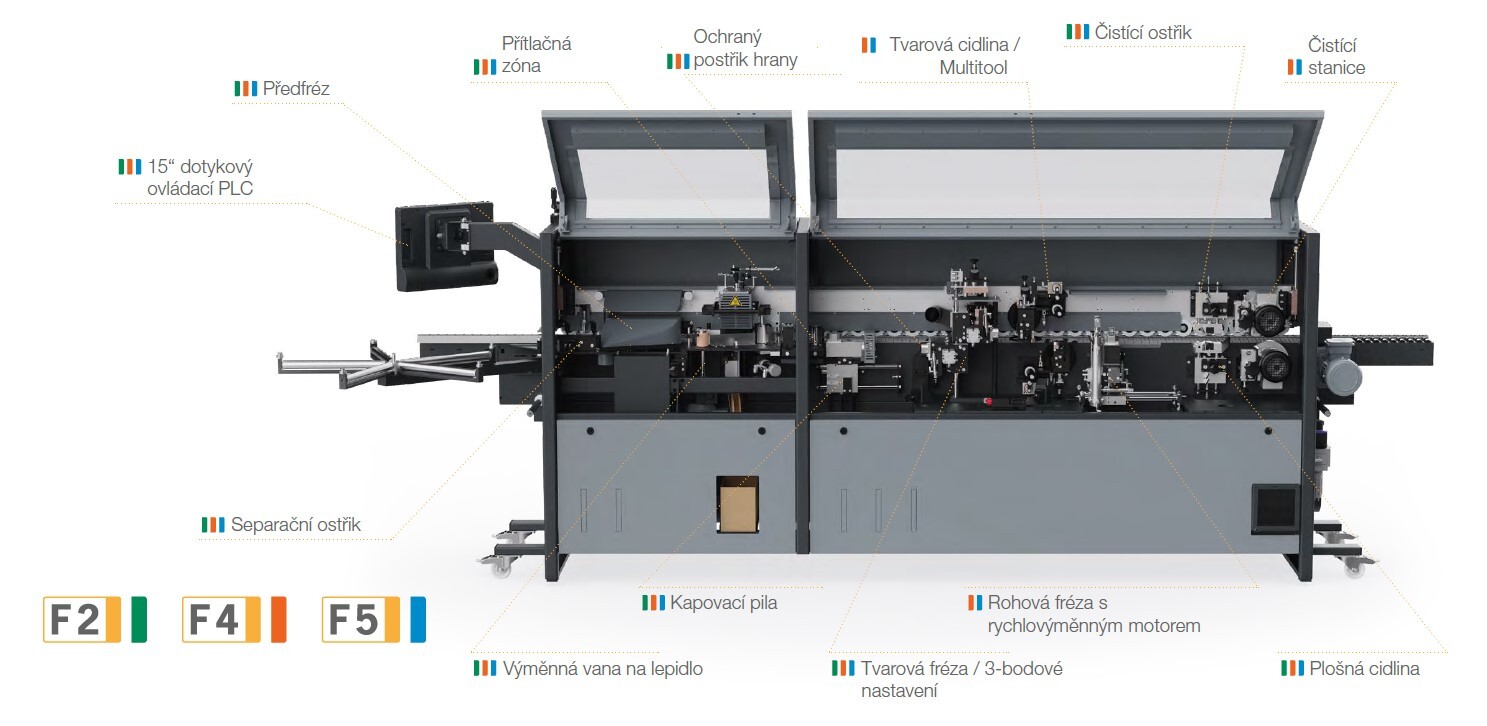

01 fserie popis

Specifikace

 Základní výbava


  • Ruční nastavení tloušťky hrany, hloubky předfrézování a výšky materiálu
  • Ovládání PLC (včetně 15" dotykového displeje)
  • Nanášení lepidla na dílec do tlouštky 3 mm
  • Válečkový držák nanášenné hrany
  • Světelná LED signalizace možnosti vložení dalšího dílce
  • Předfréz (včetně nástroje DIA) s hloubkou spoje až 2 mm s vyměnitelným provedením nožů (WhisperCut)
  • Horní vyměnitelná nádoba na lepidlo s teflonovým povrchem a zařízením pro výměnu lepidla
  • Kapovací pila pro přesné zakracování nalepených hran

  • Tvarová fréza s pneumatickým nastavením frézování a systémem kombinovaných nožů (rádius/sražení hran/ploché frézování)
  • Plošná cidlina s dvojitým kopírováním(volitelné)
  • Transportní pás se speciálními řetězovými deskami
  • Přítlačný systém s dvojitým válečkem (uložený na kuličkových ložiscích)
  • Výsuvný výložník - Podpěra dílce (výsuvná dopředu)
  • Průhledové okénko na zadní straně stroje
  • Rychlost posuvu cca 10 m/min

 Volitelná výbava


  • 3 bodové pneumatické nastavení
  • Plošná cidlina
  • Pojezdová kola
  • Ostřikovací systémy
  • Nesting

  • Předfréz do 50 mm
  • Přídavná výměnná rychloohřívací nádoba
  • PUR box
  • Dodatečné rolny (přídavný válečkový dopravník)



prislusen

Příslušenství

Praktické příslušenství, které lze kdykoliv ke stroji doplnit

  • Přídavná vyměnitelná nádoba na lepidlo
  • Předfrézování do 50 mm tloušťky
  • Stůl se vzduchovým polštářem
  • Přídavný válečkový dopravník
  • PUR Box



drevo

Olepovačka Hebrock F 2 je stejně všestranná jako vaše projekty

Dřevo

Olepovačky hran HEBROCK jsou vhodné pro téměř všechny druhy deskových materiálů. Ať už se jedná o masivní dřevo, dřevotřísku, laťovku, MDF nebo multiplex, vždy se můžete spolehnout na přesné a čisté zpracování hran (včetně povrchové úpravy).



hpl

Nedřevěné materiály(HPL desky)

HPL desky jsou k dispozici v široké škále rozměrů, tlouštěk a povrchových úprav. HPL materiály lze efektivně a flexibilně zpracovávat pomocí olepovacích strojů HEBROCK. Naše stroje jsou vhodné pro různé rozměry materiálů.



plast

Plast

Olepování hran na plastech, například na sendvičových panelech PP, je důležitou součástí výroby. S olepovačkami hran HEBROCK se vám dostává kvalitní a flexibilní stroj, díky kterému můžete svým zákazníkům vždy nabídnout prvotřídní výsledek.



Technické parametry

  • Rozměry stroje (L x Š x V) (mm)
  • 3350 x 1300 x 1400 mm
  • Hmotnost (kg)
  • 620 kg
  • Nahřátí na provozní teplotu
  • cca 3,5 min
  • Max. tloušťka hrany
  • 3 mm
  • Min./max. tloušťka obrobku
  • 8-50 mm
  • Min. délka obrobku
  • cca 160 mm
  • Výška pracovního stolu
  • cca 900 mm
  • Rychlost posuvu
  • 10 m/min
  • Připojení odsávání
  • Ø 1 x 140 mm
  • Elektrická připojka
  • 400 V/ 3 Ph/ 50 Hz
  • Spotřeba energie
  • Ø ca. 5,9 kW

Technologie

15" OVLÁDACÍ PANEL HEBROCK

15" OVLÁDACÍ PANEL HEBROCK

Ovládání pomocí 15" dotykového displeje, přináší rychlý a pohodlný způsob ovládání a nastavení všech agregátů a jejich parametrů pro obrábění dle specifikací konkrétního stroje.

Nanášení lepidla

Nanášení lepidla

Olepovací stroje Hebrock jsou, díky bezúdržbovým, rychloohřívacím vaničkám s horním plněním lepidla, nahřáté na pracovní teplotu v řádu několika minut. Konstrukce olepovacích strojů HEBROCK umožňuje velice rychlou výměnu vaničky s lepidlem (EVA - PUR), nebo u řady olepovaček K také trvalé připojení agregátu s technologií AIRTRONIC.

NESTING

Technologie NESTING zamezí, při olepování již navrtaných dílců(do plochy), nežádoucímu profrézování hran.
