Formátovací pila Altendorf F25 s velkým odsávacím krytem(PSV)
korpus stroje
hlavní příčné pravítko
LED podsvícení předřezu
ovládací panel
ovládací panel - detail
paralelní pravítko
malý odsávací kryt
přední výklopná rolna

Formátovací pila ALTENDORF F 25

AkceNovinkaDoporučujeme

Ať už zařizujete svou první dílnu, nebo potřebujete druhý kompaktní stroj, nejlepší rozhodnutí je použít originální, tradičně spolehlivé a kvalitní formátovací pily ALTENDORF. Tyto stroje dokáží kvalitně dlouhá léta sloužit i ve velkých průmyslových provozech, a zároveň splnit vaše maximální požadavky na produktivitu. ALTENDORF F25 je váš spolehlivý společník pro všechny případy. Základní cena od 8.350 €

Popis produktu

Základní vybavení

  • Manuální nastavení výšky a sklonu pilového kotouče od 0 – 46° s digitálním displejem
  • Výkon motoru 4 kW (5,5 k) při 4200 ot./min.
  • Dvojitý pojezdový stůl, délka 3200 mm
  • Paralelní pravítko včetně ručního jemného nastavení, šířka řezu 1000 mm
  • Hlavní příčné/pokosové pravítko, řezání na délku až 3450 mm
  • Průměr pilového kotouče max. 315 mm,
  • Výška řezu 100 mm, 70 mm při 45°
  • Pracovní výška 88 cm

Základní cena od 8.350 €



Volitelné příslušenství na přání

Altendorf F 25 nabízí vše, co musí formátovací pila na malém prostoru umět. To vše v nekompromisní kvalitě Altendorf. Materiály jako dřevěné deskové materiály, masivní dřevo, dřevu podobné materiály nebo extrudované profily lze snadno zpracovávat díky nejvyšší přesnosti, snadné manipulaci a vynikající kvalitě řezu.

material_aluminium_16-9_2material_kunststoff_16-9_2material_massivholz_16-9_2-2material_platten_16-9_2material_aluminium_16-9_1

Technické parametry

  • Hlavní motor
  • 4 kW ; 5,5 kW *
  • Délka pojezdového stolu
  • 1800 mm, 3200 mm, 3800 mm *
  • Průměr pilového kotouče
  • max. 315 mm
  • Pracovní výška stroje
  • 880 mm
  • Připojení odsávání
  • 1 x 50 mm*; 1x 80 mm(PSV)*; 1 x 120 mm
  • Paralelní pravítko s manuálním nastavením
  • 1000 mm; 1410 mm *
  • *
  • dle specifikace stroje

Technologie

Dvojitý pojezdový stůl s kladkami

Dvojitý pojezdový stůl s kladkami

Dvojitý pojezdový stůl, je známý pro svůj lehký chod a přesné vedení. Tato konstrukce je typická pro formátovací pily Altendorf. Pomocí velkých dvojitých kladek je spojen horní díl stolu se spodním dílem a tím je zajištěno absolutně přesné a precizní vedení po vodících tyčích. Lehký chod pojezdového systému je dosažen pomocí kladek velkých průměrů. Pojezdový stůl je možno pomocí malé síly snadno posouvat a je veden bezpečně jako po kolejích. Kvalita chodu je zachována i při dlouholetém zatížení v prašném prostředí. Konstrukce pojezdového stolu je provedena na základě vícekomorového systému, kterým se dosahuje celková tuhost a odolnost proti kroucení. S každým pohybem pojezdového stolu čistí kartáč připevněný na horní části vozíku automaticky tyče vedení spodního vozíku. Systém pracuje kompletně bez potřeby mazání.

HORNÍ ODSÁVÁNÍ

HORNÍ ODSÁVÁNÍ

Velký kryt odsávání Altendorf se může pochlubit designem, který zajišťuje optimalizované proudění vzduchu. Během několika sekund můžete zvolit mezi úzkým a širokým krytem, který umožňuje výšky řezu až 125 mm (s předřezem nebo bez předřezu ) a lze jej zcela odklopit na jednu stranu.

RAPIDO- předřezový systém

RAPIDO- předřezový systém

RAPIDO ulehčuje a urychluje nastavení šířky předřezového kotouče. Doba seřízení max. 3 minuty. Oproti ostatním systémům předřezu ušetříte až 10 minut, Díky systému RAPIDO odpadá složitá montáž dvou dílů předřezového kotouče s distančními podložkami. Šířku řezu předřezového kotouče je možno nastavit plynule, bez demontáže, na šířku řezu hlavního pilového kotouče. Rozsah nastavení 2,8 – 3,8 mm, Ø = 120 mm.

LED bezpečnostní osvětlení předřezového kotouče

LED bezpečnostní osvětlení předřezového kotouče

Je významným bezpečnostním prvkem strojů ALTENDORF F45 a WA80. Pomocí účinné LED technoligie viditelně označuje nebezpečný prostor předřezu v okamžiku jeho činnosti.

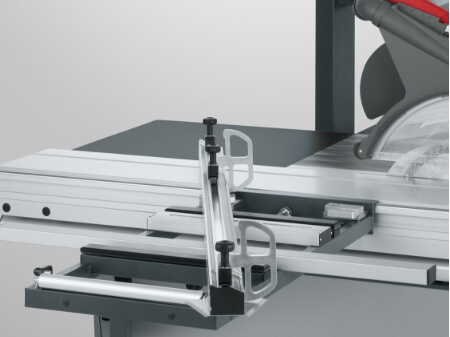

Hlavní příčné/pokosové pravítko

Hlavní příčné/pokosové pravítko

Hlavní příčné/pokosové pravítko: Toto pravítko, patentované společností Altendorf, obsahuje integrovanou korekturu délky a ulehčuje přesné řezání úhlů a pokosů v jedné funkci. V obou polohách je úhel naklopení plynule nastavitelný o 49°a je zobrazen pomocí stupnice. Robustní a přesné dorazy, mohou být lehce posouvány a jako jednotlivé dorazy nastaveny v rozsahu max. 3 500 mm. Při zakracování přibližně od 1 700 mm přebírá vnější doraz, stabilní, válečky podepřený, teleskopický díl. Při řezání pokosů může být doraz pomocí integrované korektury délky ihned a bez přepínání plynule nastaven přesně na rozměr – bez dalšího měření pro vyrovnání délky. Jednoduše posuňte pravítko na zvolený úhel na stupnici a potom nastavte požadovanou délku na dorazu. Může být doplněno o DIGIT L nebo DIGIT LD.

Paralelní pravítko

Paralelní pravítko

Paralelní pravítko se vyznačuje velmi přesným a plynulým posuvem. U stroje ALTENDORF F45 je v základu jemné nastavení rozměru.

DIGIT X - Paralelní pravítko

DIGIT X - Paralelní pravítko

Digitální zobrazení šířky řezu paralelního pravítka s manuálním nastavením. Tento elektronický měřicí systém zaručuje přesné a rychlé nastavení paralelního pravítka. Opakované rozměry řezů je možno přesně reprodukovat a přečíst na ukazateli DIGIT X. Při naklopeném pilovém kotouči je zobrazena korektura rozměru pro paralelní pravítko na LCD displeji motorického ovládání. Systém pracuje bez opotřebení a není citlivý na prach. Při přestavení profilu pravítka do vzpřímené případně ploché polohy proběhne automatická korektura rozměru.

Přední opěrná rolna

Přední opěrná rolna

Přední opěrná rolna s šířkou 300 mm, je učinná podpora při řezání dlouhých výrobků na paralelním pravítku. S použitím aretační rukojeti může být podpěra naklopením o 90°umístěna pod pojezdový stůl. Předpoklad pro toto příslušenství je minimální délka pojezdu 3 000 mm.
