Tato formátovací pila představuje profesionální vstup do světa přesného řezání a je navržena pro provozy, které požadují spolehlivý výkon a jistotu investice. Robustní konstrukce stroje v kombinaci s osvědčeným dvojitým pojezdovým stolem o délce 3 200 mm zajišťuje klidný chod, vysokou stabilitu a dlouhodobou přesnost při každodenním použití. Díky variabilnímu provedení – od manuálního nastavení až po CNC paralelní pravítko pro podélné řezy – se pila snadno přizpůsobí konkrétním požadavkům výroby. Elektromotorické nastavení výšky a náklonu pilového agregátu spolu s výkonem až 7,5 kW umožňují efektivní, produktivní práci a přesné výsledky.

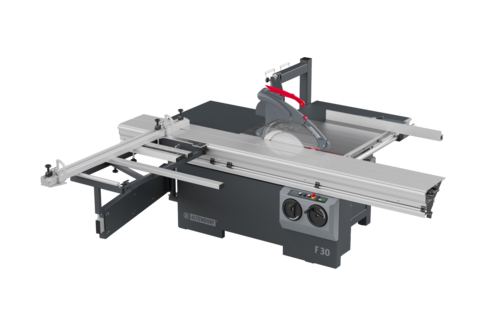

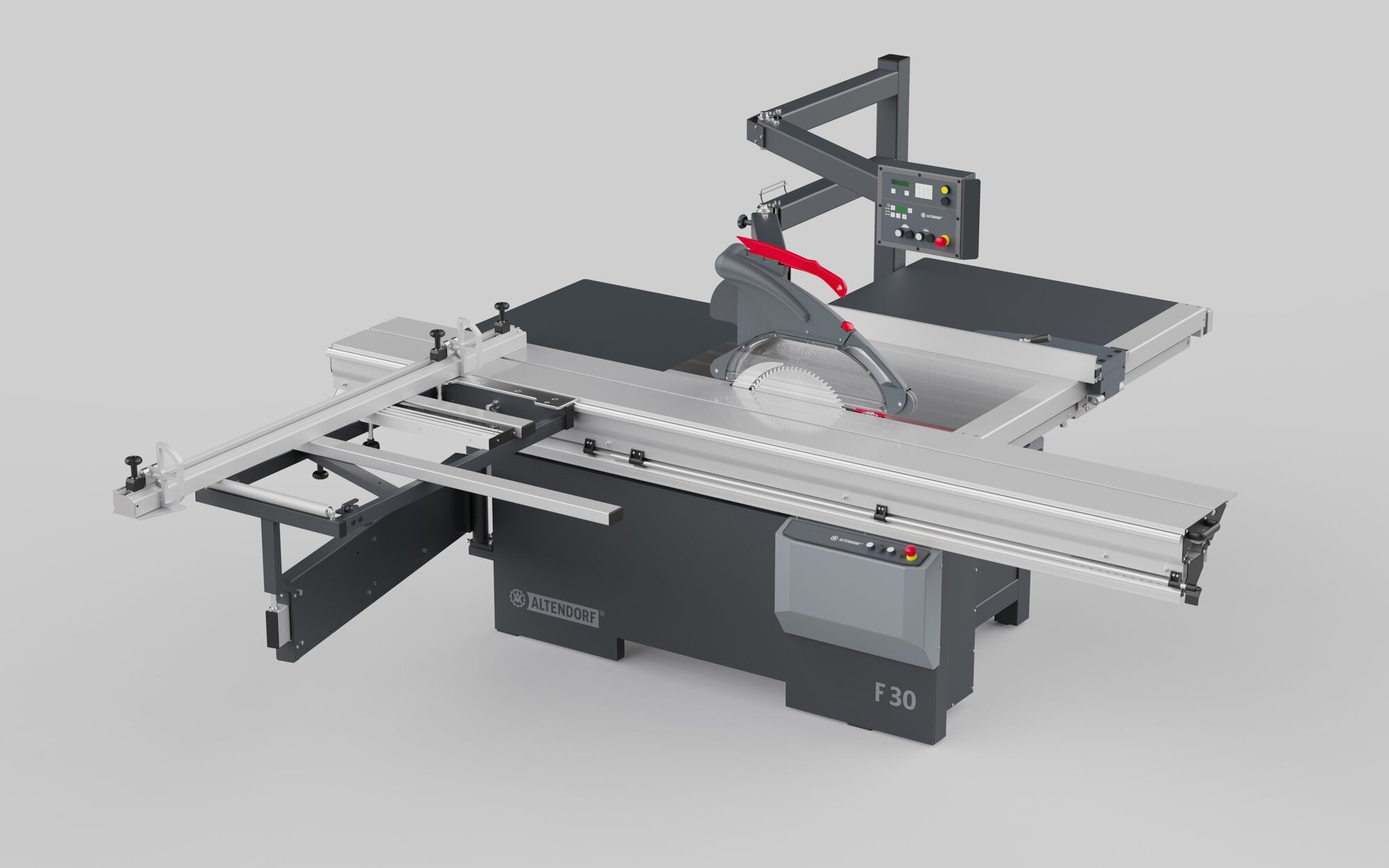

Formátovací pila Altendorf F 30 představuje profesionální řešení ve světě formátovacích pil, navržené pro provozy, které hledají ideální kombinaci výkonu a jistoty investice. Stabilní konstrukce stroje spolu s osvědčeným dvojitým pojezdovým stolem o délce 3 200 mm zaručují klidný chod, vysokou přesnost a spolehlivost při každodenním nasazení.
Díky různým variantám provedení – od manuálního nastavení až po CNC paralelní pravítko pro podélné řezy – se stroj snadno přizpůsobí konkrétním požadavkům výroby. Elektromotorické nastavení výšky a náklonu pilového agregátu v kombinaci s výkonem až 7,5 kW zajišťuje plynulý pracovní proces a opakovatelně přesné výsledky.
Altendorf F 30 tak není jen výkonný stroj, ale promyšlené a ekonomicky udržitelné řešení, které poroste spolu s vaším podnikáním a zajistí dlouhodobou kvalitu výroby.
Technické vlastnosti
Výhody

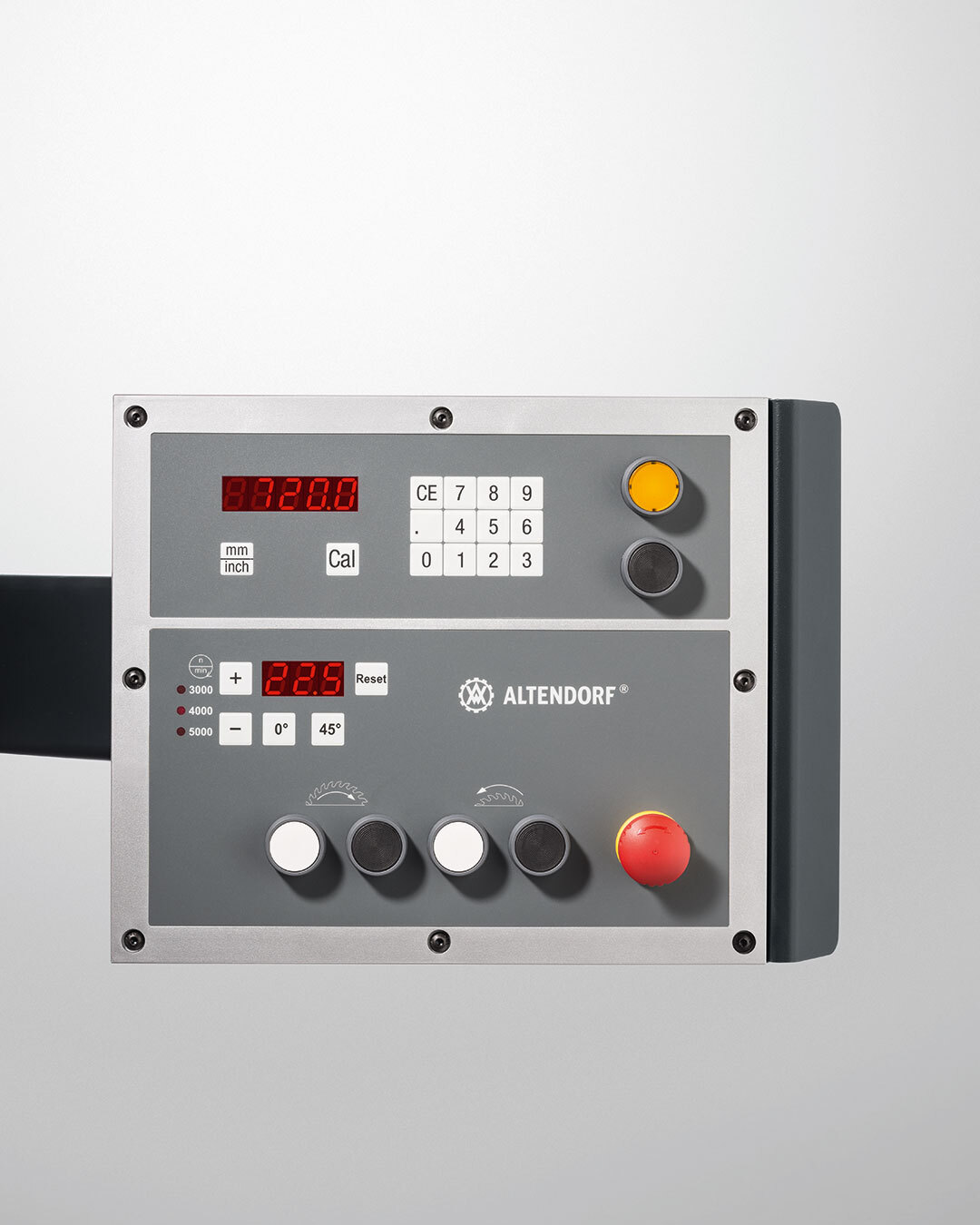

Ovládací panel
Náš systém umožňuje přesné doladění s přesností na 1/10 mm pro dosažení přesných délek při řezání pod úhlem 90°. Displej zobrazuje všechny tři nastavené rozměry zarážek. Díky centrální měřicí a zobrazovací jednotce je celý systém kalibrován pouze jedním seřízením. Součástí dodávky jsou: dva samostatné naklápěcí dorazy, jemné doladění pro maximální přesnost, dva akumulátory a nabíječka.
Elektromotorické naklápění a výškové nastavení pro hlavní pilové kotouče o průměru 300–450 mm. Rozsah naklápění: 0–46°. Maximální výška řezu: 154 mm
Dvojitý pojezd podle systému Altendorf vyniká hladkým chodem a vysokou přesností, a to i po desetiletích intenzivního používání.
Jeho robustní, tvarově stabilní konstrukce s kladkami zajišťuje snadný pohyb a bezpečný chod. Tento systém je navíc nenáročný na údržbu, pracuje bez mazání a je dostupný v délkách od 1 800 mm do 3 800 mm.

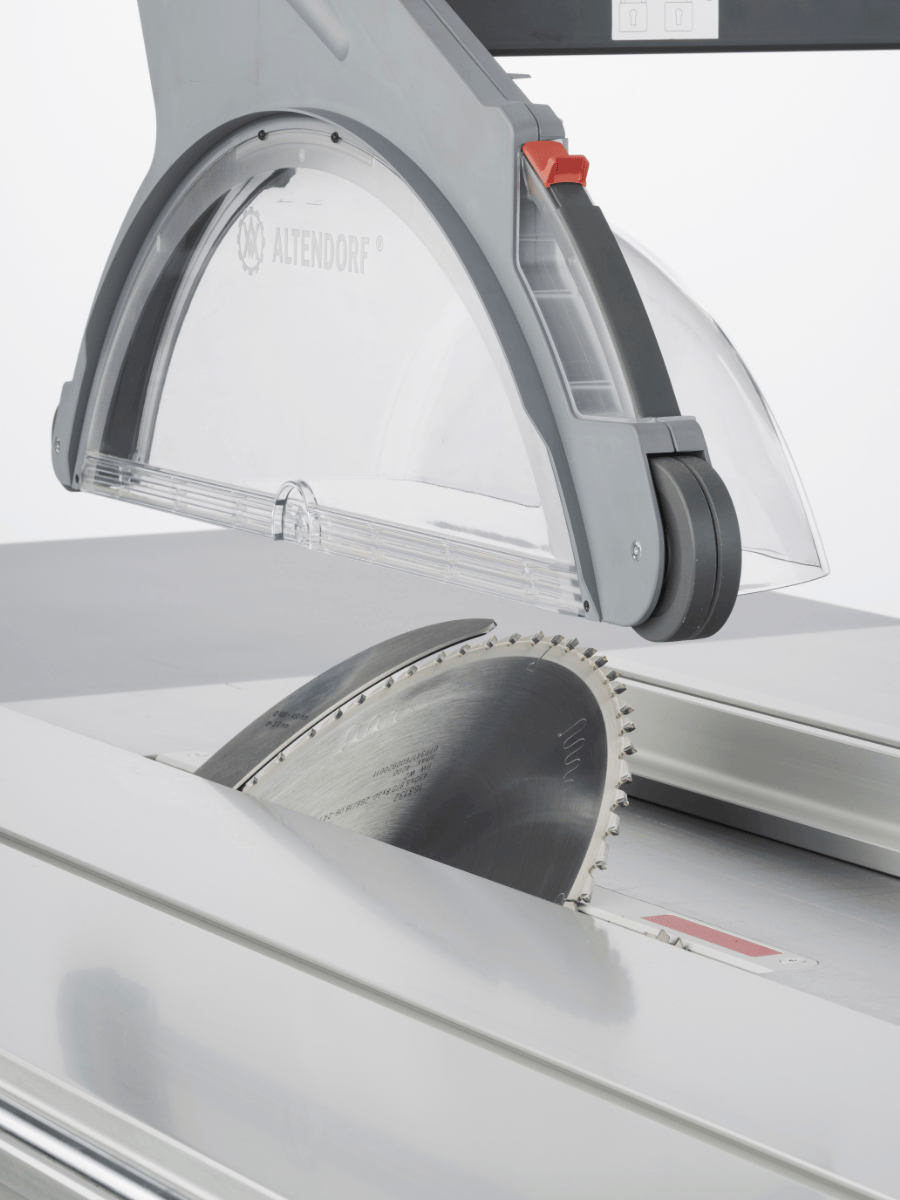

Velký odsávací kryt zajišťuje vyšší bezpečnost při práci a usnadňuje manipulaci při řezání pod úhlem.
Kryt lze plynule nastavit podle tloušťky řezaného materiálu, což zaručuje maximální komfort a bezpečnost při práci.

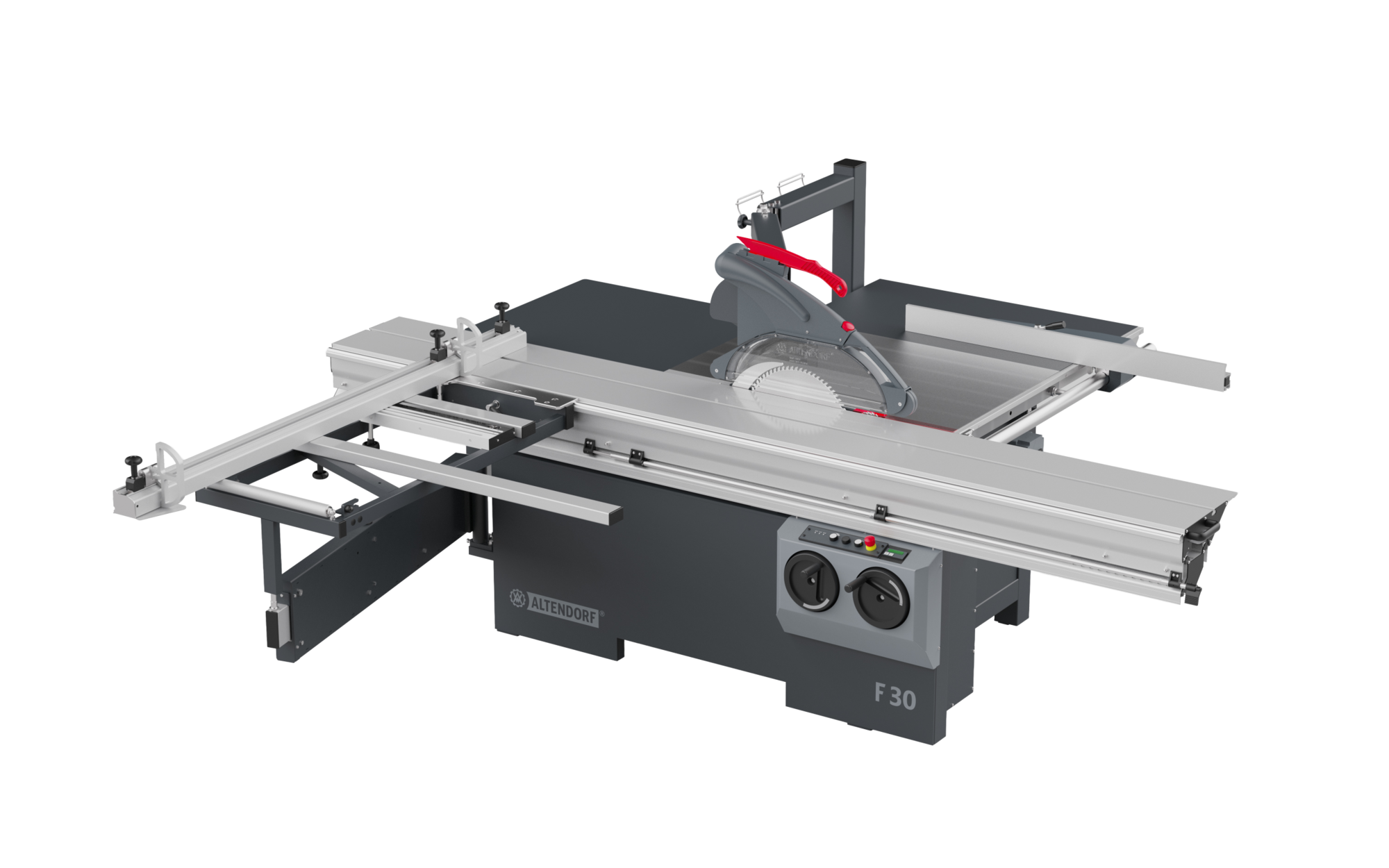

F 30 je dostupná v různých provedeních – od jednoduché mechanické verze až po variantu s CNC řízením pro maximální přesnost.
Klasické ovládání, přesné výsledky.
Tato varianta s manuálním nastavením výšky a náklonu hlavního pilového kotouče, třemi volitelnými otáčkami a výkonným motorem o výkonu 7,5 kW je určena pro provozy, které preferují přímé, mechanické ovládání a spolehlivou přesnost při každodenním řezání. Dvojitý pojezdový vozík o délce 3 200 mm spolu s paralelním a úhlovým dorazem umožňují přesné řezy i u větších obrobků.
Model F 30 Typ 1 je ideální pro výrobu nábytku, přířez materiálu a opracování masivního dřeva.
Výkon: 7,5 kW (10 PS), 3 rychlosti otáček
Motorické nastavení výšky a naklápění
Velký odsávací kryt pro zvýšenou bezpečnost
Dvojitý pojezd: délka 3 200 mm
Příprava pro předřez
Paralelní pravítko: maximální šířka řezu 1 300 mm
Úhlový a pokosový doraz: délka 3 450 mm (bez kompenzace délky)
Přední opěrná rolna
Vyšší komfort při nastavování.

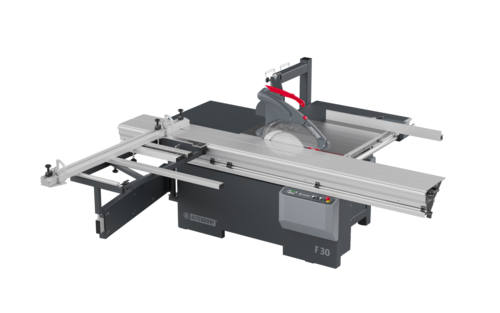

Elektromotorické nastavení výšky a náklonu hlavního pilového kotouče zajišťuje pohodlné a přesné seřízení. V kombinaci s motorem o výkonu 5,5 kW, třemi volitelnými otáčkami a integrovaným předřezovým agregátem je tato varianta ideální pro efektivní a přesné řezání v každodenním provozu.
Výkon: 5,5 kW (7,5 PS), 3 rychlosti otáček
Motorické nastavení výšky a naklápění pro pohodlné a přesné ovládání
Velký odsávací kryt pro vyšší bezpečnost a lepší manipulaci při úhlových řezech
Dvojitý pojezd: délka 3 200 mm pro plynulý a přesný pohyb
Předřezový agregát s LED osvětlením pro lepší viditelnost a bezpečnost v pracovním prostoru
Paralelní pravítko DIGIT X: maximální šířka řezu 1 300 mm
Úhlový a pokosový doraz: délka 3 450 mm (bez kompenzace délky)
Výkon: 7,5 kW (10 PS), 3 rychlosti otáček
Motorické nastavení výšky a naklápění pro pohodlné a přesné ovládání
Velká odsávací kryt pro vyšší bezpečnost a lepší manipulaci při úhlových řezech
Dvojitý pojezd: délka 3 200 mm pro plynulý a přesný pohyb
Předřezový agregát s LED osvětlením pro lepší viditelnost a bezpečnost v pracovním prostoru
Paralelní pravítko DIGIT X: maximální šířka řezu 1 300 mm
Úhlový a pokosový doraz: délka 3 450 mm (bez kompenzace délky)
Přední opěrná rolna
Komfortní ovládání v každodenním provozu.

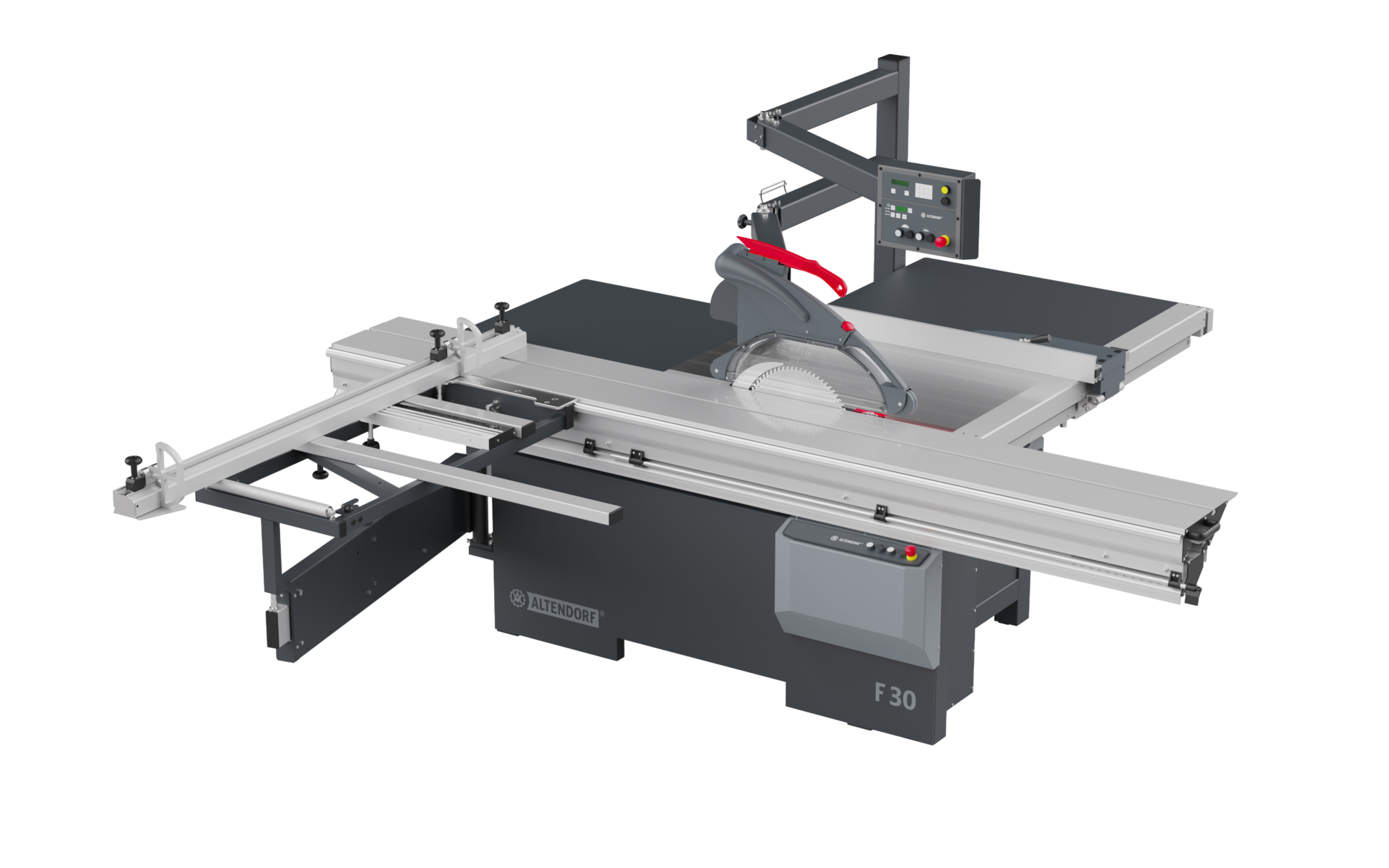

Elektromotorické nastavení výšky a náklonu v kombinaci s otočným ovládacím panelem v úrovni očí umožňuje pohodlné a přesné řízení stroje. CNC paralelní doraz a předřezový agregát podporují efektivní pracovní postupy a přesné výsledky při každodenním řezání.
Výkon: 7,5 kW (10 PS), 3 rychlosti otáček
Motorické nastavení výšky a naklápění pro přesné a pohodlné ovládání
Ovládací panel ve výšce očí
Dvojitý pojezd: délka 3 200 mm pro hladký a přesný pohyb
Předřezový agregát s LED osvětlením pro lepší viditelnost a přesné výsledky
CNC paralelní pravítko: maximální šířka řezu 1 300 mm
Úhlový a pokosový doraz: délka 3 450 mm (bez kompenzace délky)
Výkon: 5,5 kW (7,5 PS), 3 rychlosti otáček
Motorické nastavení výšky a naklápění pro přesné a pohodlné ovládání
Velký odsávací kryt pro vyšší bezpečnost a lepší manipulaci při úhlových řezech
Dvojitý pojezd: délka 3 200 mm pro hladký a přesný pohyb
Předřezový agregát s LED osvětlením pro lepší viditelnost a precizní výsledky
CNC paralelní pravítko: maximální šířka řezu 1 300 mm
Úhlový a pokosový doraz: délka 3 200 mm (bez kompenzace délky)
Přední opěrná rolna
Náš systém umožňuje přesné jemné nastavení s přesností na 1/10 mm pro dosažení přesných délek při řezech pod úhlem 90°. Displej zobrazuje všechna tři nastavená rozměry dorazových klapek. Díky centrální měřicí a zobrazovací jednotce je celý systém kalibrován pouze jedním seřízením. Součástí dodávky jsou: dva samostatné naklápěcí dorazy, jemné doladění pro maximální přesnost, dva akumulátory a nabíječka. Systém DIGIT L zajišťuje vysokou přesnost a snadné ovládání při práci s materiály, kde je klíčová preciznost a opakovatelnost.
Elektromotorické nastavení výšky a bočního posunu, ovládané přímo z řídicí jednotky. Automatické nastavení pracovní výšky při zapnutí stroje. LED technologie s vysokou energetickou účinností zajišťuje jasné označení nebezpečné zóny v oblasti předřezového kotouče. Samostatný pohonný motor: výkon 0,55 kW s otáčkami 8 200 ot./min. Tento předřezový agregát poskytuje vysokou přesnost, bezpečnost a efektivitu při práci s deskovými materiály.
Systém RAPIDO umožňuje pohodlné a rychlé nastavení šířky řezu, čímž výrazně zkracuje čas potřebný pro tento pracovní úkon.

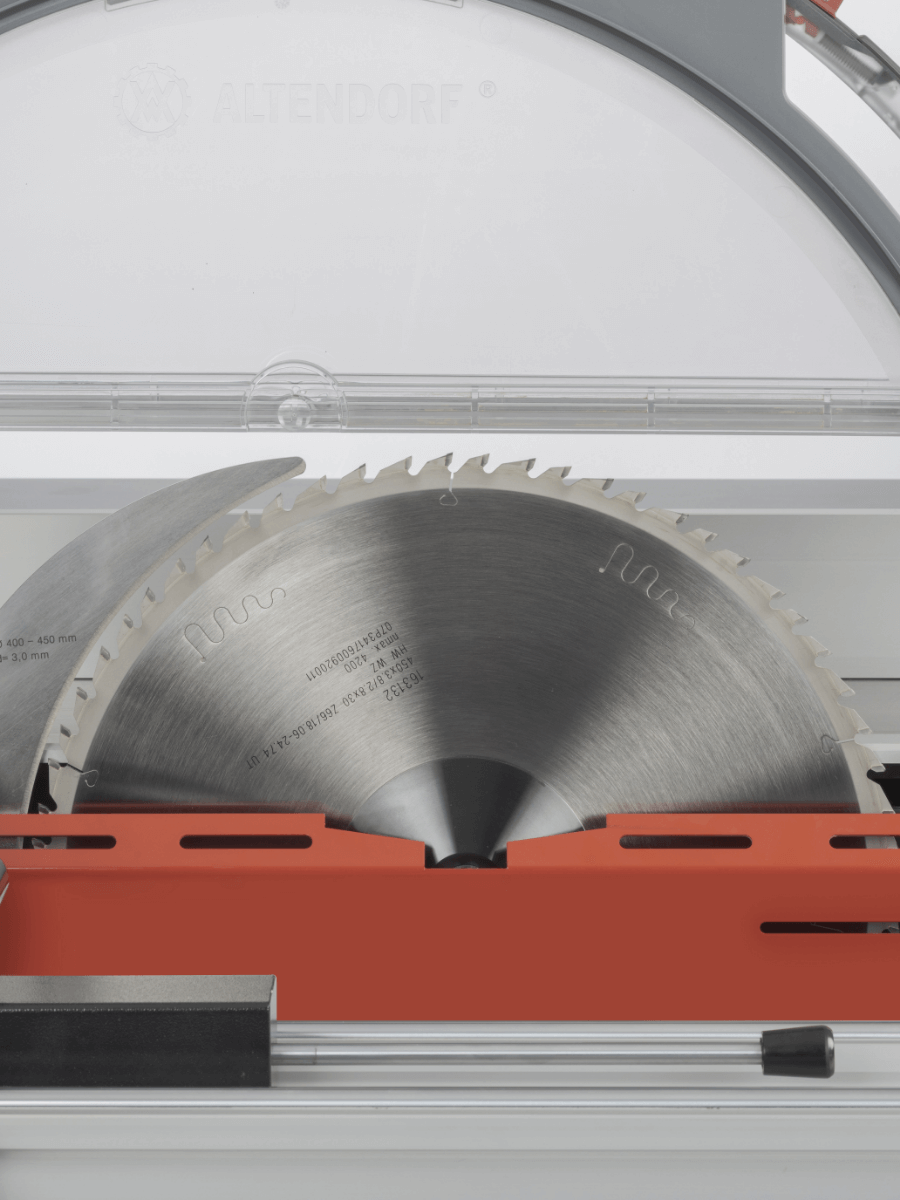

Plynulé a přesné nastavení šířky předřezového kotouče bez nutnosti jeho demontáže. Šířku řezu lze snadno přizpůsobit šířce hlavního pilového kotouče. Rozsah nastavení: 3,2 – 3,8 mm. Systém RAPIDO zajišťuje rychlé, přesné a efektivní seřízení předřezového kotouče, což usnadňuje práci a zvyšuje produktivitu.
Digitální zobrazení šířky řezu pro přesné nastavení paralelního dorazu. Manuální jemné doladění pro maximální přesnost. Elektronický měřicí systém zajišťuje rychlé a přesné nastavení dorazu. Umožňuje snadné opakování stejných rozměrů řezu s maximální přesností. Přehledné zobrazení hodnot přímo na displeji systému DIGIT X. Systém DIGIT X spojuje rychlost, přesnost a snadnou manipulaci, což výrazně usnadňuje a zefektivňuje práci s materiály.
Systém PALIN umožňuje řezání paralelních i kónických obrobků na dvojitém pojezdu. Díky bočnímu přiložení obrobku lze bez nutnosti posunu systému PALIN rychle a přesně vyrobit díly s různými délkami. Umožňuje efektivní a přesné řezání materiálů s různou délkou a tvarem. Systém PALIN je ideálním řešením pro rychlou, přesnou a efektivní výrobu dílů s rovnoběžnými i kónickými tvary.

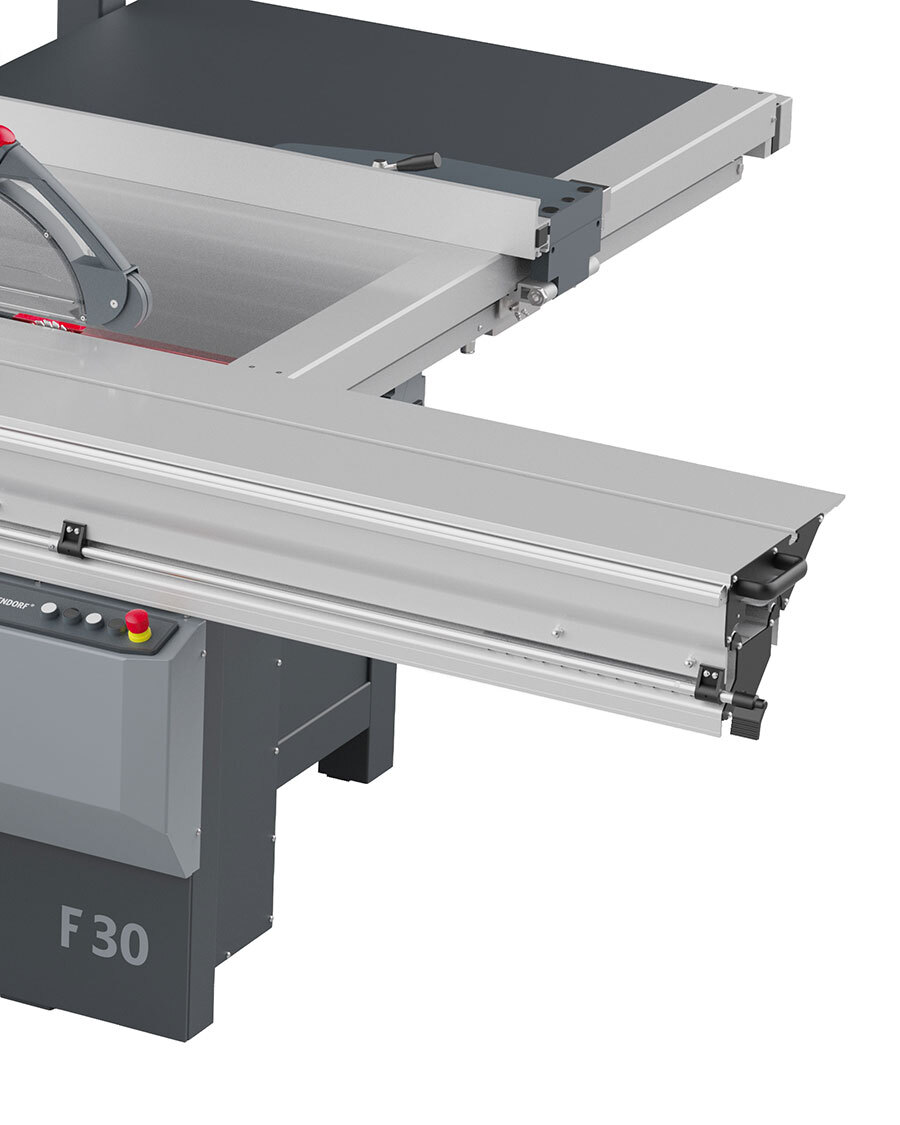

Dvojitý pojezdový stůl Altendorf vyniká hladkým chodem a vysokou přesností, a to i po desetiletích intenzivního používání. Tvarově stabilní a pevná konstrukce zajišťuje odolnost vůči deformacím. Velké kladky umožňují snadný pohyb a bezpečný chod. Pojezd je nenáročný na údržbu, pracuje bez mazání a zaručuje dlouhou životnost.
STEG poskytuje větší opěrnou plochu, která usnadňuje manipulaci při formátování velkých desek a zajišťuje lepší stabilitu materiálu. Zajišťuje větší oporu pro rozměrné a těžké materiály. Ulehčuje práci obsluze díky stabilnějšímu vedení obrobku. Tento prvek je ideální pro komfortní a bezpečné zpracování velkých deskových materiálů.
Systém DUPLEX umožňuje rychlé, přesné a plynulé pokosové řezy v rozsahu 0–90°. Snadné a přesné nastavení úhlu bez omezení po celé délce pojezdového stolu. Při nastavení na 45° lze provést pokosový řez na obou stranách obrobku bez nutnosti dalšího seřizování. Umožňuje zkracování materiálu pomocí klapkového dorazu až do maximální délky 1 350 mm. Systém DUPLEX poskytuje maximální komfort, přesnost a rychlost při práci s různými materiály.
Dvojitý pojezd – délka 3 200 mm
max. výška řezu 154 mm
Hlavní pohon se 3 rychlostmi otáček: 3 000 / 4 000 / 5 000 ot./min
Průměr hlavního pilového kotouče: 300–450 mm
Velký odsávací kryt pro bezpečnou a pohodlnou práci
Předřezový systém RAPIDO
– Profesionální nástroj pro rychlé a přesné nastavení šířky předřezu bez nutnosti demontáže
Oboustranný pokosový doraz DUPLEX
– Umožňuje pokosové řezy od 0° do 90° rychle a přesně
– Při 45° lze řezat oboustranné pokosy bez nutnosti nového nastavení
– Nastavení rozměru pomocí lupy a měřítka
– Možnost zkracování až do 1 350 mm
Dvojitý pojezd
– Dostupný v délkách od 3 200 mm do 3 800 mm

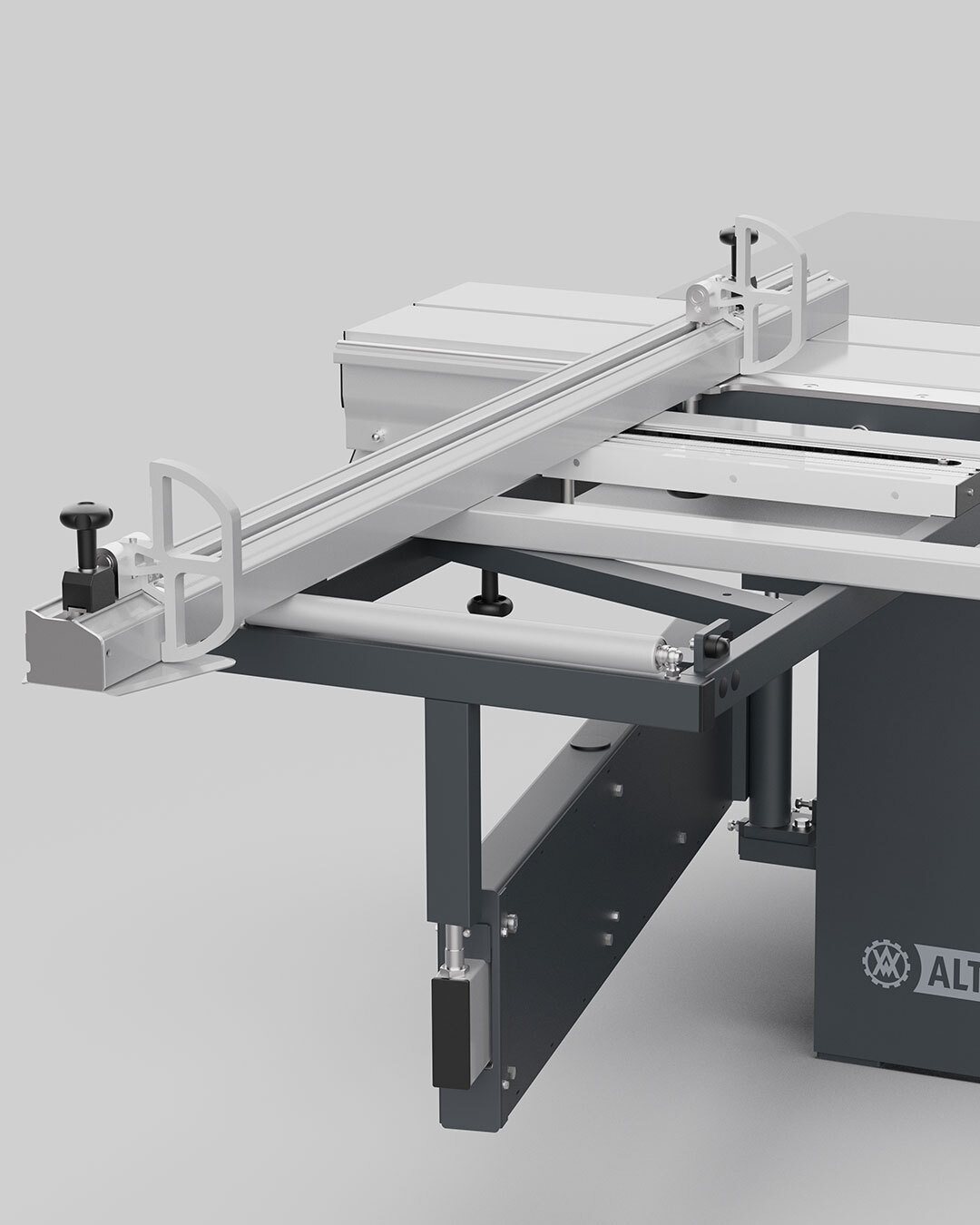

Úhlový a pokosový doraz
– Zkracování až do 3 450 mm
– Systémy DIGIT L : až 3 150 mm
Upínací systémy
– Klemmfix – rychlé a bezpečné upnutí materiálu
– Ruční excentrický přítlak
– Ruční pneumatický přítlak – pro materiály od 0 do 90 mm
Zde je přehled technických rozměrů pro dvojitý pojezd 3 200 mm:
A – Délka pojezdu + 292 mm
B – Délka pojezdu + 202 mm
C – 1 986 mm (max. 3 576 mm)
D – Šířka řezu + 270 mm
Celková délka stroje – 6 914 mm
Výška pracovního stolu – 910 mm
Dvojitý pojezdový stůl, je známý pro svůj lehký chod a přesné vedení. Tato konstrukce je typická pro formátovací pily Altendorf. Pomocí velkých dvojitých kladek je spojen horní díl stolu se spodním dílem a tím je zajištěno absolutně přesné a precizní vedení po vodících tyčích. Lehký chod pojezdového systému je dosažen pomocí kladek velkých průměrů. Pojezdový stůl je možno pomocí malé síly snadno posouvat a je veden bezpečně jako po kolejích. Kvalita chodu je zachována i při dlouholetém zatížení v prašném prostředí. Konstrukce pojezdového stolu je provedena na základě vícekomorového systému, kterým se dosahuje celková tuhost a odolnost proti kroucení. S každým pohybem pojezdového stolu čistí kartáč připevněný na horní části vozíku automaticky tyče vedení spodního vozíku. Systém pracuje kompletně bez potřeby mazání.
Velký kryt odsávání Altendorf se může pochlubit designem, který zajišťuje optimalizované proudění vzduchu. Během několika sekund můžete zvolit mezi úzkým a širokým krytem, který umožňuje výšky řezu až 125 mm (s předřezem nebo bez předřezu ) a lze jej zcela odklopit na jednu stranu.
RAPIDO ulehčuje a urychluje nastavení šířky předřezového kotouče. Doba seřízení max. 3 minuty. Oproti ostatním systémům předřezu ušetříte až 10 minut, Díky systému RAPIDO odpadá složitá montáž dvou dílů předřezového kotouče s distančními podložkami. Šířku řezu předřezového kotouče je možno nastavit plynule, bez demontáže, na šířku řezu hlavního pilového kotouče. Rozsah nastavení 3,2 – 3,8 mm, Ø = 120 mm.
Je významným bezpečnostním prvkem strojů ALTENDORF F45 a WA80. Pomocí účinné LED technoligie viditelně označuje nebezpečný prostor předřezu v okamžiku jeho činnosti.
Na hlavním pravítku umožnuje přesné nastavení na 1/10 mm rozměru délky. Na displeji jsou znázorněny všechny údaje zarážek dorazů. Pomocí centrální měřící a zobrazovací jednotky, je možno kompletní systém kalibrovat jediným kalibrovacím postupem.
Úhlové-pokosové pravítko s DIGIT LD: Přesné nastavení rozměru délky na 1/10 mm. Displej zobrazuje všechny rozměry dorazů. Pomocí centrální měřící a zobrazovací jednotky je jediným kalibrovacím postupem kompletní systém kalibrován. Součástí jsou vykonné akumulátory s nabíječkou. DIGIT LD zobrazuje digitálně také úhel: Je možné nastavení +/- 1/100°. Rozměr délky se automaticky vypočte v závislosti na pokosovém úhlu. Dodáváno včetně dvou jednotlivých dorazů a jemného nastavení.
Paralelní pravítko je s rychlostí posuvu 250 mm/sec. a s přesností +/− 1/10 mm elektromotoricky nastavitelné. Pětkrát uložený, přesný systém oběhu kuliček kolem hřídele je bezúdržbový a stejně jako motor dobře chráněn v hliníkovém profilu. Pravítko rozpoznává automaticky svoji polohu, obzvlášť v nebezpečném prostoru pilového kotouče. Má systém nouzového vypnutí, čímž je vyloučeno nebezpečí zranění. Mohou být zvoleny šířky řezu 800, 1 000 , 1 300 a 1600mm (pouze F45).
Digitální zobrazení šířky řezu paralelního pravítka s manuálním nastavením. Tento elektronický měřicí systém zaručuje přesné a rychlé nastavení paralelního pravítka. Opakované rozměry řezů je možno přesně reprodukovat a přečíst na ukazateli DIGIT X. Při naklopeném pilovém kotouči je zobrazena korektura rozměru pro paralelní pravítko na LCD displeji motorického ovládání. Systém pracuje bez opotřebení a není citlivý na prach. Při přestavení profilu pravítka do vzpřímené případně ploché polohy proběhne automatická korektura rozměru.
Přední opěrná rolna s šířkou 300 mm, je učinná podpora při řezání dlouhých výrobků na paralelním pravítku. S použitím aretační rukojeti může být podpěra naklopením o 90°umístěna pod pojezdový stůl. Předpoklad pro toto příslušenství je minimální délka pojezdu 3 000 mm.
Druhá podpora na pojezdovém stole: Zvětšená úložná plocha (šířka 400 mm) pro širší výrobky. Ulehčuje práci obsluhy při formátování velkých deskových materiálů.
DUPLEX umožňuje velmi rychle, přesně a plynule řezat úhly od 0 do 90 °. Při nastavení 45 ° lze v pokosu řezat na obou stranách obrobku bez dalšího nastavování. Rozměry se nastavují pomocí lupy a měřící stupnice. Řezání na délku pomocí zarážky až 1350 mm. Duplex D, Duplex DD
DUPLEX D umožňuje velmi rychle, přesně a plynule řezat úhly od 0 do 90 °. Při nastavení 45 ° lze v pokosu řezat na obou stranách obrobku bez dalšího nastavování. Rozměry se nastavují pomocí lupy a měřící stupnice. Řezání na délku pomocí zarážky až 1350 mm.
DUPLEX DD umožňuje velmi rychle, přesně a plynule řezat úhly od 0 do 90 °. Při nastavení 45 ° lze v pokosu řezat na obou stranách obrobku bez dalšího nastavování. Rozměry se nastavují pomocí lupy a měřící stupnice. Řezání na délku pomocí zarážky až 1350 mm.
Jednostranné přídavné pokosové pravítko umožňuje přesné řezání pokosů a úhlů. Je lehce nastavitelné a několika pohyby se může umístit na dvojitý pojezdový stůl.
Lze bez námahy umístit na dvojitém pojezdovém stole a lze jej rovněž snadno připevnit. Tím je výrobek upevněn na pojezdu bez možnosti proklouznutí. Více bezpečnosti při malé pořizovací ceně.
Pneumatický rychloupínač: Zajišťuje upnutí výrobku na pojezdovém stole. Rychloupínač, ovládaný dálkovým ovladačem, vyvine upínací sílu max. 1 000 N. Výrobek, přiložený u úhlového pravítka je upnut, bez možnosti pohybu. Mohou se upínat výrobky do max. tlouštky 170 mm. Zařízení je možno dodávat s jednou nebo dvěma upínacími jednotkami.
Je alternativou pro pneumatický přítlak. Pomocí tohoto adaptéru dokážete velmi rychle a efektivně upnout materiál s velkou rychlostí do maximální tloušťky 200 mm.
PALIN umožňuje ve spojení s úhlovým pravítkem přesné paralelní nebo konické řezání dlouhých úzkých výrobků. Stranovým doražením výrobku na měřicí systém nevzniká při řezu po délce nežádoucí odchylka. Obsluha může také bez posouvání zařízení PALIN řezat rychle a přesně rozdílně dlouhé díly. Další přednost: Při odejmutí měřícího systému můžeme PALIN používat jako podporu výrobku. V nabídce je také provedení PALIN D, s digitálním zobrazením rozměrů a jemným nastavením.
PALIN D umožňuje ve spojení s úhlovým pravítkem přesné paralelní nebo konické řezání dlouhých úzkých výrobků. Stranovým doražením výrobku na měřicí systém nevzniká při řezu po délce nežádoucí odchylka. Obsluha může také bez posouvání zařízení PALIN D řezat rychle a přesně rozdílně dlouhé díly. Další přednost: Při odejmutí měřícího systému můžeme PALIN D používat jako podporu výrobku.
